OHNE MASSTAB

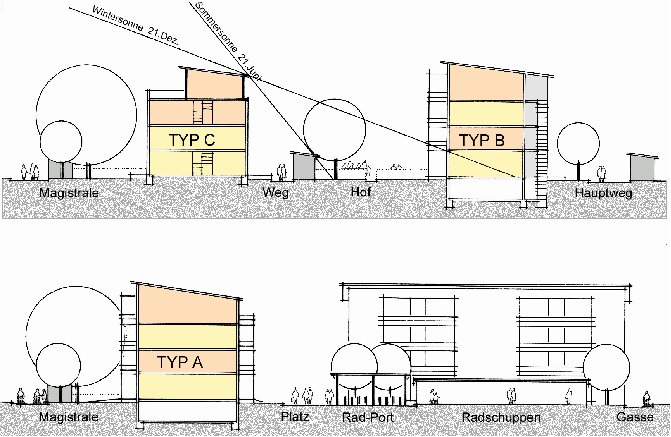

Die hier abgebildeten Schnitte und Ansichten zeigen, in welcher Höhenrelation die Gebäude zu den Breiten von Wegen, Plätzen und Innenhöfen stehen.
Dargestellt sind hier auch die Abstände der Gebäude zu Wegen, der Magistrale und den Aufenthaltsbereichen im Innenhof. Zonen unterschiedlicher Dichte und Privatheit werden durch Bäume, Grünraumgestaltung und Fahrradabstellanlagen ausgebildet.
Die vorgeschlagenen Gebäudetypen haben vier bzw. drei Vollgeschosse plus Staffelgeschoss und ermöglichen unterschiedliche Grundrissgestaltungen. Von der Geschosswohnung auf einer Ebene über die Integration einzelner  Maisonettewohnungen bis zum Aufeinandersetzen zweier "Reihenhäuser" sind verschiedene Strukturen denkbar.

Die hier beispielhaft ausgewählt und dargestellten Wohnungstypen zeigen im Typ B Lösungen für kleine Geschosswohnungen , größere im Typ A und gestapelte Reihenhäuser im Typ C. So können im Geschosswohnungsbau Alternativen zum Eigenheim entstehen, die bei guter Grundstücksausnutzung eine "Stadt der kurzen Wege" ermöglichen.
Die Entscheidung für die verschiedenen Wohnungstypen basiert auf der Lage der Gebäude im Gelände: Typ A bietet West-Ost orientiert die Möglichkeit von Wohnungen mit Morgen- und Abendsonne. Typ B ermöglicht eine Norderschließung vom Hauptweg aus und bietet sich daher für kleinere, direkterschlossene Wohnungen mit Südbalkon an. Typ C bietet Familienwohnungen als gestapelte Reihenhäuser mit Garten für die EG/1.OG Wohnung oder Dachterrasse nach Süden  für die Wohnungen im 2.OG/Staffelgeschoss an.
Die Sonnenstandangaben zeigen, wie sich bei größtmöglicher Nähe der Gebäude zueinander die Sonneneinstrahlung in den verschiedenen Jahreszeiten darstellt.
